Koaxialshunts

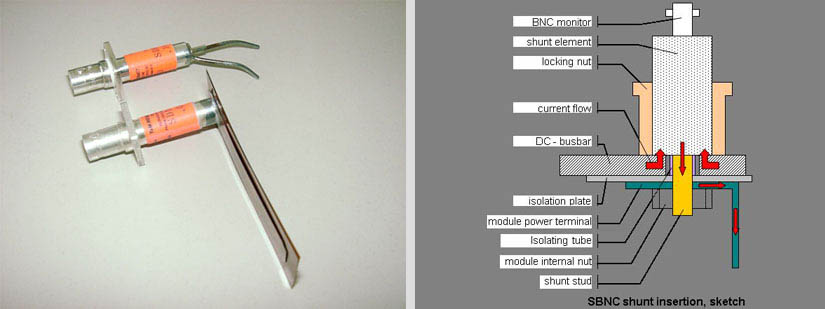

SDN-414-Serie & SBNC- Serie mit großer Kontermutter

SDN-414-Serie & SBNC- Serie mit großer Kontermutter



Hier gelangen sie zu den technischen Daten der verschiedenen Shunt-Serien.

Ist Ihre Wahl getroffen? Hier geht es direkt zur Angebotserstellung.

Unsere gängigsten Typen sind mit Preisen hinterlegt. Wir sind bemüht Ihre Anfragen innerhalb von 24 Stunden zu beantworten.



Koaxialshunts – allgemeine Informationen

Unsere Hochfrequenz Koaxialshunts mit Bandbreiten bis 2 GHz sind hervorragend geeignet zum Abbilden steilster Stromflanken.

Moderne Halbleiter (SiC, GaAs,…) erreichen Schaltgeschwindigkeiten, bei denen Stromsonden mit transformatorischem oder Rogowski-Prinzip nicht mehr schnell genug für eine brauchbare Charakterisierung sind.

Wir vertreiben die Standardprodukte des Herstellers T&M Research Products, Inc. Durch enge Kooperation sind wir in der Lage eigene Modelle zu entwerfen und die Shunts an Ihre individuellen Wünsche anzupassen.

Widerstandswerte außerhalb der hier dargestellten sind auf Anfrage ebenso möglich, wie besondere Gestaltung der Anschlussgeometrie.

Wir unterstützen Sie aktiv bei der Auswahl der für Ihre Anwendung optimalen Sonde. Möglichst leistungsfähig ist sicher nicht immer die beste Wahl!

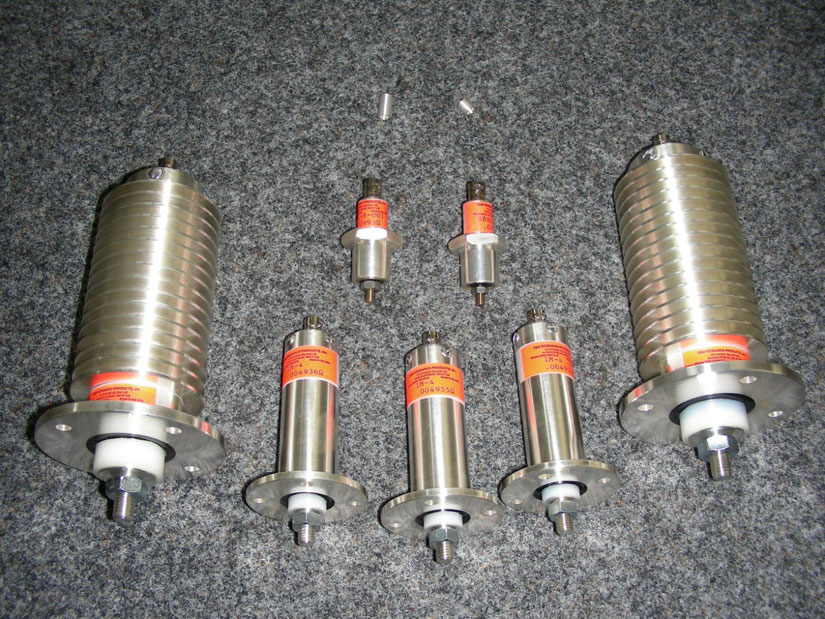

SDN- und TT-SDN Serie

SDN- und TT-SDN Serie



Applikationshinweise zum Einsatz von Koaxialshunts

Bei der Auswahl der passenden Sonde stehen nicht nur Wunsch-Bandbreite und Nutzsignalhöhe im Vordergrund.

Auswahl

Der Messkreis darf durch das Einbringen der Sonde möglichst wenig beeinflusst werden. Ein Minimum an zusätzlicher stromumflossener Fläche gewährleistet ein

Minimum an zusätzlicher parasitärer Induktivität im Messkreis. Je größer die Shunt-Sonde mechanisch baut, desto mehr wird diese Optimierung erschwert.

Besser ist die Auslegung eines Shunts nach maximal im Shunt-Element umgesetzter Energie [Emax] pro Messvorgang. Bei Mess-Sequenzen mit nicht ausreichenden Abkühlpausen muss die Dauerverlustleistung beachtet werden.

Mechanische Belastung

Die Mittengewinde der kleineren Modelle SSDN und A / SBNC dürfen nur handfest angezogen werden. Der Shunt wird sonst im Inneren mechanisch beschädigt und kann nicht im Rahmen einer Gewährleistung ersetzt werden.

Messtechnik

Die Shunts sind NICHT potentialfrei! Mögliche Masseschleifen zwischen Lastkreis und Auswertegerät sind zu beachten. Wir empfehlen den Einsatz eines 50Ohm Durchgangs­abschlusses auf der Auswerteseite, um Reflexionen im BNC Kabel zu reduzieren.



Genauigkeit und Temperaturdrift

Die Shunts werden geliefert mit 4% Genauigkeit vom Zielwert. Jeder Shunt wird bei 20°C Umgebungstemperatur kalibriert auf 0,2%. Dieser genaue Wert ist an jedem Shunt vermerkt. Kalibrierzertifikate sind verfügbar.

Die Shunts haben einen positiven Temperaturkoeffizienten von 10-12ppm/°C. Bei freistehender Montage sollte die Außenhülle des Shunts 60°C nicht überschreiten. Bei forcierter Luftkühlung sollte die Umgebungstemperatur 30°C bei 2,8m³/min nicht überschreiten. Die Wärme, die im Inneren des Shunts entsteht muss nach außen gelangen. Dieser Vorgang findet nicht beliebig schnell statt und das Innere des Shunts darf nicht überhitzen.



Application Notes

Wir stellen hier eine Auswahl an Hinweisen zum kostenlosen Download zur Verfügung. Diese Sammlung erhebt keinen Anspruch auf Vollständigkeit.

Wir übernehmen keinerlei Verantwortung für Richtigkeit und Inhalt dieser teilweise von Dritten zur Verfügung gestellten Daten. Verantwortlich dafür sind ausschließlich die in den Veröffentlichungen genannten Autoren.

Sollten Sie Artikel oder Hinweise auf dieser Seite mit darstellen oder kommentieren wollen, dann nehmen Sie bitte Kontakt mit uns auf: contact[at]ib-bilmann[dot]de

General Information

Special Tabs

CVR Test Report

Validation & Application

Current Sensor Benchmark

Oscillation Shunt vs Pearson

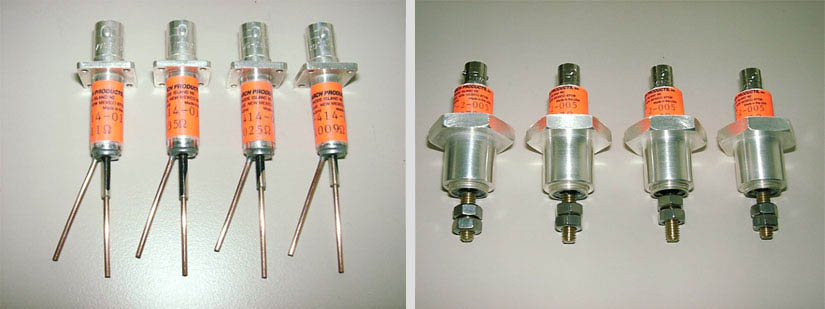

F-Serie, M-Serie, SBNC-Serie und Gewindeadapter
